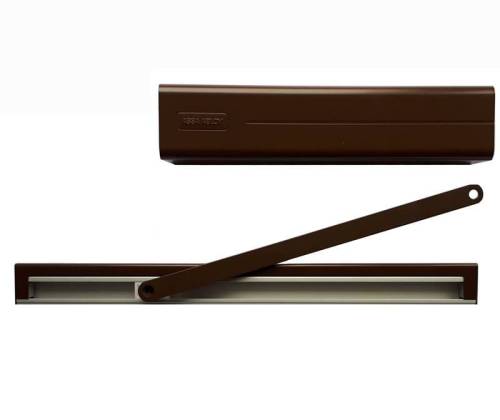

Samozamykacz Brązowy z szyną DC 340 ASSA ABLOY

Samozamykacz z szyną ASSA ABLOY DC 340

Najwyższej jakości samozamykacz z szyną ślizgową firmy ASSA ABLOY.

Najważniejsze cechy samozamykacza DC 340:

• Samozamykacz z szyną ślizgową
• Siła zamykania EN 1- 4
• Do drzwi o szerokości do 110 cm
• Do drzwi lewych lub prawych
• 3 możliwe pozycje montażu (na ościeżnicy na zewnątrz i wew. na skrzydle we. lub na zew.)
• Kąt otwarcia od 120 do 170 stopni
• Może zostać zamontowany na drzwiach przeciwpożarowych lub przeciwdymowych
• Zgodny z normą EN 1154

DC340 ASSA ABLOY montuje się zawsze w jednym miejscu. Jeżeli chcemy zmienić siłę zamykania należy pokręcić śrubą z boku samozamykacza. W sytuacji drzwi przeciwpożarowych należy minimalnie ustawić siłę 3.

Rysunek 1. Regulacja siły zamykania DC 340

Standardowo w samozamykaczu DC340 są 3 zawory regulacyjne:

• Zawór C- odpowiada za prędkość zamykania w początkowej fazie
• Zawór L - odpowiada za prędkość zamykania w końcowej fazie zamykania- "trzaśnięcie"
• Zawór B - reguluje siłę/opór drzwi w końcowej fazie otwierania drzwi przez użytkownika, zwiększając siłę oporu dajemy znać, żeby szerzej nie otwierać drzwi. Chronimy w ten sposób wszystko co znajduje się za drzwiami. Jest to bardzo przydatna funkcja szczególnie przy drzwiach otwieranych tylko do 90 stopni.
• Opcjonalny Zawór D- jest dostępny tylko na zamówienie- po otwarciu drzwi przytrzymuje skrzydło w pozycji otwartej, po minięciu określonego czasu drzwi samoczynnie zamkną się.

Rysunek 2. Regulacja zaworów DC 340

Rysunek 3. Możliwości montażu DC 340 od1-3

Rysunek 4. Możliwości montażu DC 340 w 3 pozycjach

Do tego modelu można zamówić następujące elementy:

• Blokadę otwarcia A152 - zatrzymuje drzwi w pozycji otwartej
• Amortyzator A153 - ogranicza maksymalny kąt otwarcia skrzydła
• Płytka montażowa A126
• Płytka montażowa pod szynę A130
• Kątownik pod szynę A104
• Kątownik pod samozamykacz A107

Rysunek 5. Akcesoria dostępne do samozamykacza DC 340
